TGG-标准通用型直插头，带护套

发布时间：2021-09-01 14:57浏览次数：次

TGG-标准通用型直插头，定位销（G）或定位销（A---M），电缆线夹和带护套型尾帽

主要特点

1、安全的推拉自锁结构，简单快捷连接与分离
2、精巧的自锁装置保证连接的可靠性
3、多芯类型2-30芯
4、焊接和印刷线路板针芯（直式和弯脚式）
5、高密度安装，节省空间；结构紧凑，小巧美观
6、多种键位选择，具备盲插功能，且有多键位变换，避免相似连接器之间的混插
7、360度屏蔽提供全方位的EMC防护
8、全金属结构，可有效起到屏蔽功能

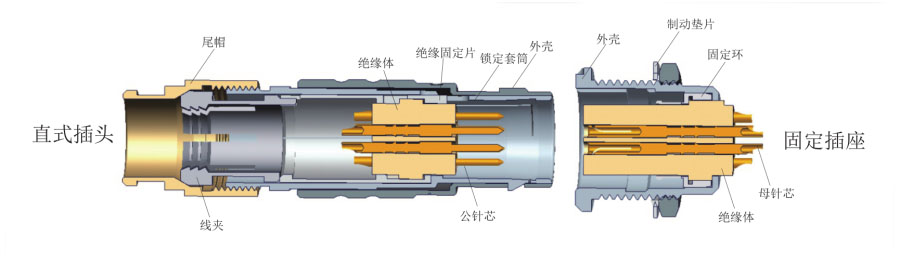

零件组成

1、外壳采用铜合金加工，表面镀铬或者镀镍，特殊要求可以采用不锈钢
2、插针插孔采用铜合金加工，表面镀金
3、绝缘体采用耐高温、具有良好绝缘性能的工程塑料注塑成型
4、护套采用软性工程塑料注塑成型，能很好的保护电缆

可提供的芯数

0B 2、3、4、5、6、
1B 2、3、4、5、6、7、8、10、14、16
2B 2、3、4、5、6、7、8、10、12、14、16、18、19、26
3B 2、4、8、10、12、14、16、18、19、20、22、24、26、30

技术参数概况

机械性能和环境因素：
环境温度  -50℃～＋250℃
工作电流　1.5~~35A（主要和接触件截面积相关）
工作电压　DC/200~~2.7KV，AC/150~~2KV（主要和接触件之间的距离相关）
测试电压　DC/600~~5KV，AC/1.5~~4.5KV（主要和接触件之间的距离相关）
接触电阻　2.5~~10mΩ
绝缘电阻  ≥5000M
机械寿命  ≥5000次（连接与分离）

连接器简介：
推拉自锁系统简单快捷的插拔方式而闻名，在抗震动/冲击方面十分有效，且能有效防止因为拉动线缆而导致的断连情况的发生，使用起来安全可靠，有利于非常有限的空间实现插拔。
领航系列圆形连接器采用这种推拉自锁结构，此产品广泛运用于通讯、电子、检测与测量、机械设备、医疗器械及仪器仪表等行业，实现了电信号的连接，特别适用于需频繁连接与分离、需要屏蔽的仪器仪表及设备上的电信号连接。
